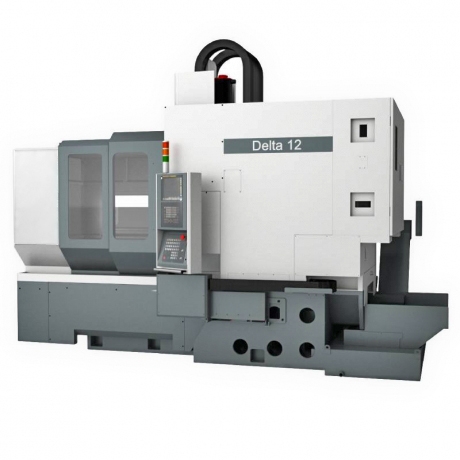

Delta 8 / Delta12
產品描述

高速高精度加工機

產品說明

  • 門型結構與高剛性設計,能為模具加工產業提供高精度高效率之加工性能,優越的切消剛性與較人性化之操作模式及機台穩定性,可提升操作人員的效率。
產品介紹

功能說明

  • 採油氣潤滑方式,可提供主軸高速運轉及長時間加工之需求,並可有效降低主軸溫度,以提升長時間加工的精度穩定度及主軸效能並提升運轉使用年限。
  • 全閉式迴路(close loop control)控制,可於各種加工狀態下,隨時回饋馬達狀態以達低速高扭力,高速低震動之需求,主軸內部並安裝數種不同感應器,隨時監控主軸之提升切削效率,及確保主軸之穩定性,並提供高剛性攻牙機能。
  • 內藏式主軸可搭配

    BBT-40 / 20000 rpm
    HSK-A63 / 24000 rpm
    HSK-E50 / 30000 rpm
  • 1. 加長型滑塊有效提升切削剛性及精密的輪廓曲線

    提升刀具壽命

    滾珠螺桿

  • 2. 滾柱型線軌

    X軸: 45mm

    Y軸: 45mm

    Z軸: 45mm

  • 3. 符合人體工學設計

    人性化操作模式

    方便工作之裝卸

proimages/products/Double_Column_Maching_Center/Delta8/Delta8-1.jpg
proimages/products/Double_Column_Maching_Center/Delta8/Delta8-2.jpg
proimages/products/Double_Column_Maching_Center/Delta8/Delta8-3.jpg
proimages/products/Double_Column_Maching_Center/Delta8/Delta8-4.jpg
proimages/products/Double_Column_Maching_Center/Delta8/Delta8-5.jpg
proimages/products/Double_Column_Maching_Center/Delta8/Delta8-6.jpg


規格說明

型號/規格 單位 Delta 8  Delta 12
工作台 工作台尺寸 mm/mm 950 x 660 1300 x 850
T 型槽尺寸 數x寬x間距 18 x 6 x 100 18 x 8 x 100
最大負载 kg 600 1000
X軸行程 mm 850 1200
Y軸行程 mm 700 850
Z軸行程 mm 480 480
主軸鼻端到工作台面 mm 150-630 150-630
進給速度 進給速率 m/min 36 / 36 / 36 36 / 36 / 36
切削進給 m/min 20 20
主軸 轉速(標準) rpm 16000 16000
轉速(選配) rpm 20000 / 24000 / 30000
主軸錐孔 BBT40/HSK-A63(24K rpm)/HSK-E50(30K rpm)
馬力 Kw BBT40 : 15/18.5(16000 rpm)
BBT40 : 18/23(20000 rpm)
HSK-A63:18/23
HSK-E50:11/18.5
A.T.C 換刀系統 刀柄型號 BBT40 / HSK-A63 / HSK-E50
刀具數量 20 / 24(選配)
最大刀具長度 mm 250
最大刀具直徑 mm 80
最大刀具重量 kgs 7
三軸馬達功率 X / Y / Z 4/4/4
定位精度 mm 0.005
重複精度 mm 0.004
外型尺寸 正面寬度 mm 2590 4000
縱深長度 mm 2490 2850
高度 mm 2680 2800
機台重量 kgs 8500 11000

標準配備

  • 發那科0i-MF控制系統
  • 20刀傘型刀庫
  • 全密閉式鈑金
  • 油脂潤滑系統
  • 警示燈
  • 工作燈
  • 主軸油冷機
  • 電氣箱熱交換器
  • 手動脈波產生器
  • 螺旋式除屑機
  • 後沖屑系統

選購配備

  • 發那科31i-MB控制系統
  • 接觸式自動刀長量測
  • 雷射刀長量測
  • 工件量測
  • 主軸中心出水
  • 三軸光學尺
  • 油霧回收裝置
  • 油霧切削裝置
  • 履帶式除屑機
  • 刮板式除屑機
  • 石墨加工
